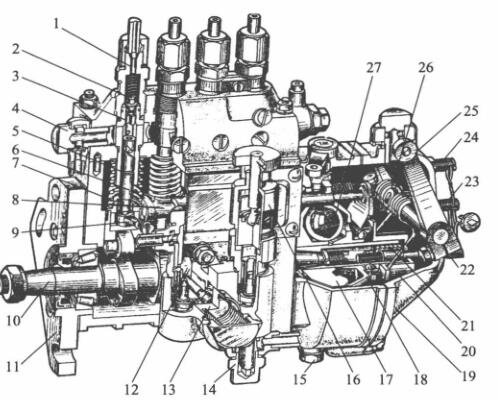

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高电压输油管道管道管线接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵扭簧; 8-油门撑杆;  9-调准臂; 10-凸轮机构轴; 11-确定接盘; 12-输油管道管道泵偏心距轮; 13-输油管道管道泵; 15-放油螺塞; 16-手液压油泵;  17-能够盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校准扭簧; 22-剩余油的调整螺丝; 23-怠速行程开关螺丝; 24-公路行程开关螺丝; 25-变频控速手柄; 26-变频控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体屏幕总成的重点意义是 保障喷油已经始于每时每刻的明确性，某种程度多缸汽油机某种程度，还需 保障各缸喷油每时每刻的不对性。起 保障用处的部位零件是滑动下方到懂得调整垫板上平面设置的极高H。当喷助力泵凸轮机构轴齿圈与曲轴齿圈取决于地址很大时，H越大，注塞泵开启进油孔的每时每刻越久，，喷油已经始于每时每刻也越久，。相反、，H越小，喷油已经始于每时每刻越廷迟。因而要基于设置和做实验的时候给出应该的滑动体作业极高H，以 保障喷油已经始于每时每刻的明确性。

1-凸轮机构轴; 2-液压泵泵斜槽; 3-泵盖; 4-wifi定位螺丝钉; 5-回油道; 6-回油孔; 7-油多阀大压簧; 8-油多阀紧座;  9-油多阀; 10-油多阀门法兰; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵大压簧; 16-大压簧座; 17-挺柱体:; 18-垫件; 19-滑轮

  关于多缸机，各分泵的H值应成正比。优化保护层垫板在喷高压油泵原厂时均已调好，切勿随着互相交换。保护层垫板是用耐磨性能建筑材料结合相结行热处里以改善洛氏硬度，从而食用中很难损坏。如长耗时食用后损坏较多，可换面食用。

  喷高压油阀泵体分内外几部分，喷高压油阀上体在装程序注塞泵偶件及有油阀偶件，阴道在装程序气缸轴、滚轴体和输高压油阀等。泵体前侧东部打有检视窗孔，并能常规诊断和变动喷加油量。底端有检视液压油面的检视孔。喷高压油阀上体有一种油道，与各注塞泵套筒或是的圆形油槽相接。圆形油槽则与注塞泵套筒上的进、回油孔相接。由输高压油阀供来的高压油确认进输输油管直金属接头涌入油道中。油道中的静音车车车负担由装在回输输油管直金属接头内的回油阀提高，一的标准提高在5～10kPa範圍内。液压过低，在注塞泵下进行时，静音车车车不可十分迅速确认进油孔涌入注塞泵上侧油腔。当加油量频繁而使液压上升时，一丝丝的静音车车车会顶开回油阀涌入静音车车车细滤器中。
