本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电站冷水机组高低压配电箱的效应： 1、合情合理的平均分配动能。 2、便捷对电路板的开闭实际操作。 3、有较高的安全卫生加固等级分类，能举例子的现示集成运放的导通形态。

项目名称：656KW柴油车火力发主轴电汽轮柴油发电机单机配电箱主要元件明细清单
供配电盘包括电子器件申报单
数字序号	名字大全	应用要求	组织	需求量	制造商
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带柴油发电机马达组的控制板	HGM6110	只	1	众智
3	并网发马达速比管控器	C2002	只	1	孚创
4	电流电原输出模块	DC24V	只	1	众智
5	大型在期间继机械	HH54P    DC24V	只	2	正泰
6	家庭型上面继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

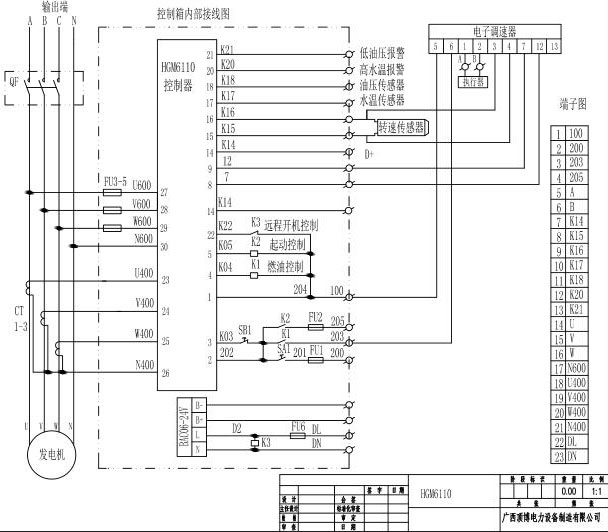

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dfmqm.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
